服務熱線
0371-56619755 0371-56619756
155 3750 9966
砂帶磨削時，如何高效的磨削鈦合金工件？
答：
鈦合金具有比重小，比強度高，熱穩定好，抗腐蝕性好等優點。因此在航空航天，船艦和化工等行業得到大量的應用，但由于鈦合金導熱系數低（約為普通鋼1/4~1/5）,彈性模量小（約為普通鋼的1/2）,高溫化學活性大。因此磨削過程中出現工件表面燒傷，裂紋，零件變形以及磨粒嚴重粘附，磨粒迅速鈍化，磨削比低下等典型的難加工現象。
A、選擇合適的高效砂帶

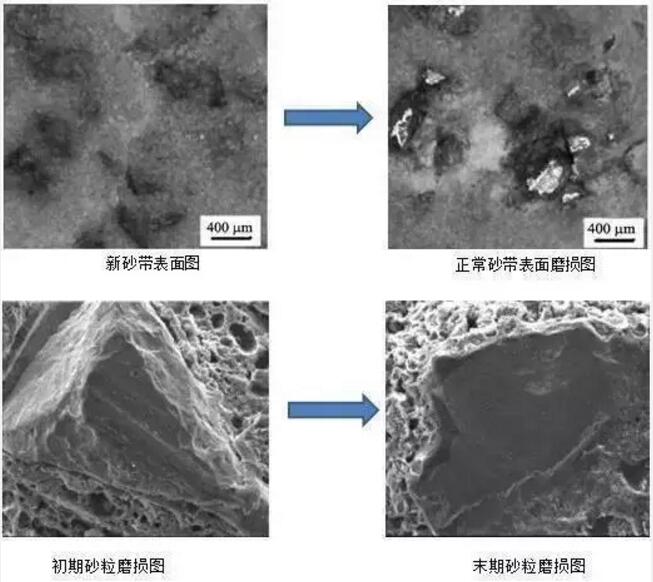

陶瓷剛玉(SG)磨料是一種抗破碎性強，多晶層狀結構的韌性磨料。同時結合砂帶冷卻削涂層，為鈦合金磨削過程中磨削溫度區域的溫度控制具有很大的冷卻作用。而普通砂帶磨粒很快被磨損進而磨削區溫度不斷增高，過高的溫度使的磨粒與鈦合金發生反應，鈦合金延展性增強使磨粒與工件發生粘附磨損以及鈦合金塑性磨損。
B、將進給速度、磨削深度等參數調整到最合適的數值

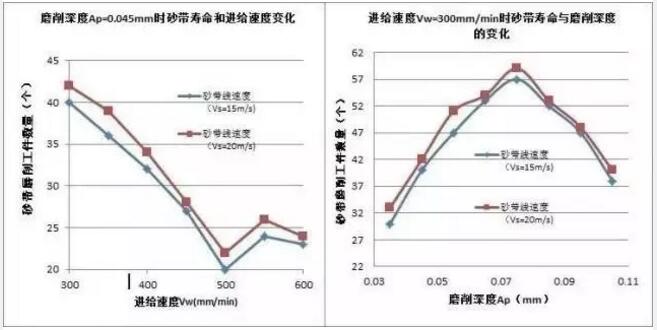

采用陶瓷剛玉冷切削涂層砂帶磨削鈦合金工件時，進給速度Vw增大，砂帶壽命先減少，后增加，但是總體來說砂帶壽命在降低。磨削深度Ap增大，砂帶壽命先增加后減少。所以找對正確的Ap數值對砂帶的壽命提升有很大的幫助。總體來說在低切削速度，低進給量，低切削深度下陶瓷剛玉冷涂層磨料砂帶加工鈦合金時切削加工性較好。
砂帶磨削過程中，如何判斷振紋引起的原因并改善振紋？
答：
在砂帶磨削過程中，由于種種原因，可能會引起振紋。主要常見的振紋有因接觸輥和砂帶接頭引起的接觸輥紋、張緊輥紋或波浪紋。下面為大家具體介紹如何判斷是什么原因引起的振紋并如何改善。
振紋計算公式：
A、紋間距（mm）=進料速度（M/min）/接觸輥轉速（RPM）
B、紋間距(mm)=工件走速（M/min）*砂帶周長（mm）*1000/｛3.14*接觸輥直徑（mm）*接觸輥轉速（rpm）*接頭數｝
若實際測量的紋間距數值接近A公式計算所得的數值，則初步判斷由于接觸輥問題引起的振紋；若接近B公式計算所得的數值，則可能由于砂帶接頭引起振紋。
接觸輥引起的接觸輥紋或張緊輥紋的原因和解決方案：

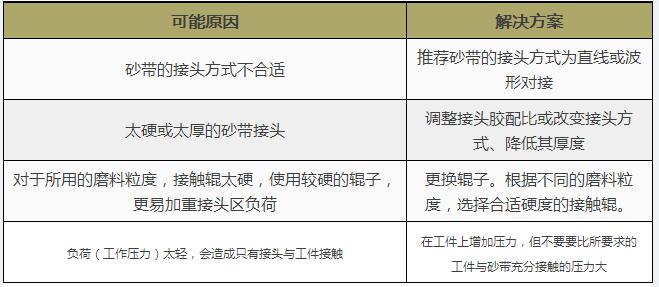

砂帶接頭引起的波浪紋的原因和解決方案：
為什么砂帶容易脫砂，基底外露？
答：
砂帶脫砂的原因可能由砂帶產品、現場工況、磨削速度等不同因素造成，下面主要分析常見的幾個原因及解決方案：
砂帶磨料容易變鈍，但不脫落，該如何解決 ？
答：
因大部分砂帶是單層磨料涂附在布基或紙基上，砂粒變鈍，但并不脫落，表明該砂粒的粘接性能可以承受更大的磨削壓力，往往出現這種壓力不夠是因為接觸輪太軟。太軟的接觸輪彈性太強，導致砂粒無法切入材料內部所以表現出磨粒的鋒利度不夠，故我們需要增大磨削壓力，來解決砂面變鈍不鋒利的狀況。
可以通過以下兩種辦法來增大磨削壓力：
A、增大磨削作用力（如更換硬度高的接觸輪）
B、減小磨削接觸面積（如更換齒輪寬的接觸輪或更換小直徑的接觸輪）
砂帶磨削過程中斷帶問題該如何解決？
答：
砂帶斷帶問題有很多原因造成，下面介紹常見原因及解決方法：
河南圣疊磨具有限公司
河南圣疊磨具有限公司是一家砂布深加工的專業化制造企業。公司產品主要有百頁片/百葉片、千頁輪/千葉輪、花蝶頁輪、 帶柄頁輪、絲輪、砂布環帶以及玻纖網蓋等。歷經多年的技術創新與磨礪， 圣疊磨具成功研發并建成了千頁輪、頁盤生產線以及玻纖基體生產線，實現了砂布拋光磨具的規模化生產。
砂布絲輪,花碟葉輪,煅燒剛玉千葉輪,棕剛玉千葉輪,帶柄頁輪,鋯剛玉千葉輪
公司銷售網絡已經在全國各地初步建立，并成功暢銷歐美、東南亞等地區。在保證質量的基礎上， 公司憑借著良好的信譽及優質的服務，贏得了業界同仁及客戶的廣泛認可。
砂布絲輪,花碟葉輪,煅燒剛玉千葉輪,棕剛玉千葉輪,帶柄頁輪,鋯剛玉千葉輪
河南圣疊磨具有限公司始終以“為客戶、為員工、為社會”的核心價值觀，為您提供專業、高效、優質的服務。 與客戶建立穩定雙贏的合作關系，為員工創建舒適的工作環境及良好的發展空間，為社會提供更多、更好的就業機會， 為國家貢獻更多的稅收，努力推動節約型、文明型、和諧型社會的穩固發展。
砂布絲輪,花碟葉輪,煅燒剛玉千葉輪,棕剛玉千葉輪,帶柄頁輪,鋯剛玉千葉輪
河南圣疊磨具有限公司始終以“為客戶、為員工、為社會”的核心價值觀，為您提供專業、高效、優質的服務。 與客戶建立穩定雙贏的合作關系，為員工創建舒適的工作環境及良好的發展空間，為社會提供更多、更好的就業機會， 為國家貢獻更多的稅收，努力推動節約型、文明型、和諧型社會的穩固發展。
未來,河南圣疊磨具有限公司將繼續秉承可持續發展、不斷創新的理念。認真務實，更好的滿足客戶對深加工技術及產品質量的需求。忠實服務，加快縱深合作與客戶攜手同步發展。
